Вращатель сварочный СВУ-1000/650

Вращатель сварочный СВУ-1000/650

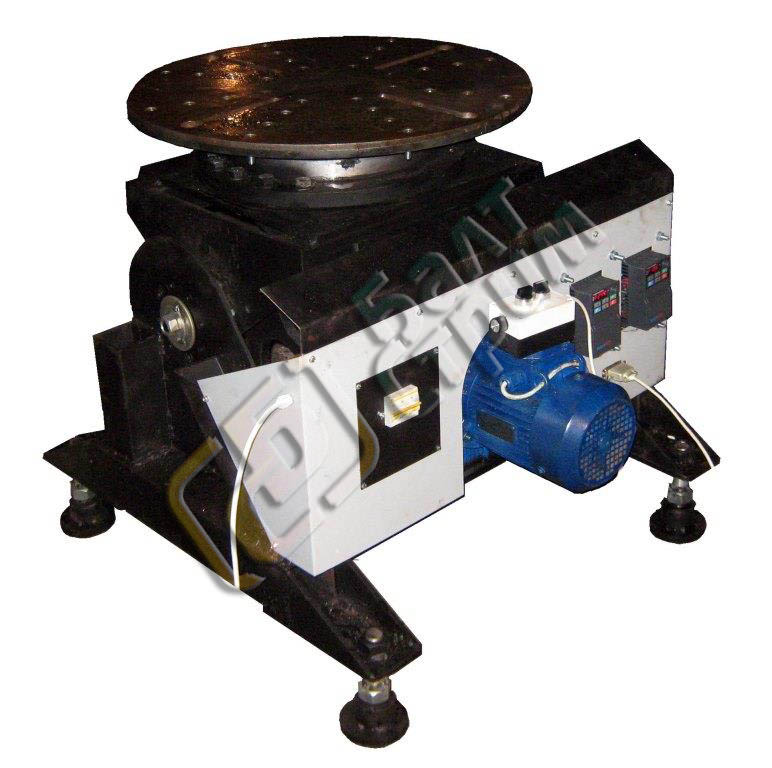

Вращатель сварочный СВУ-1000/650 предназначен для установки деталей в положение, удобное для сварки и вращения их со сварочной или маршевой скоростью при автоматической, полуавтоматической и ручной электродуговой сварке, а также может использоваться при наплавочных работах.

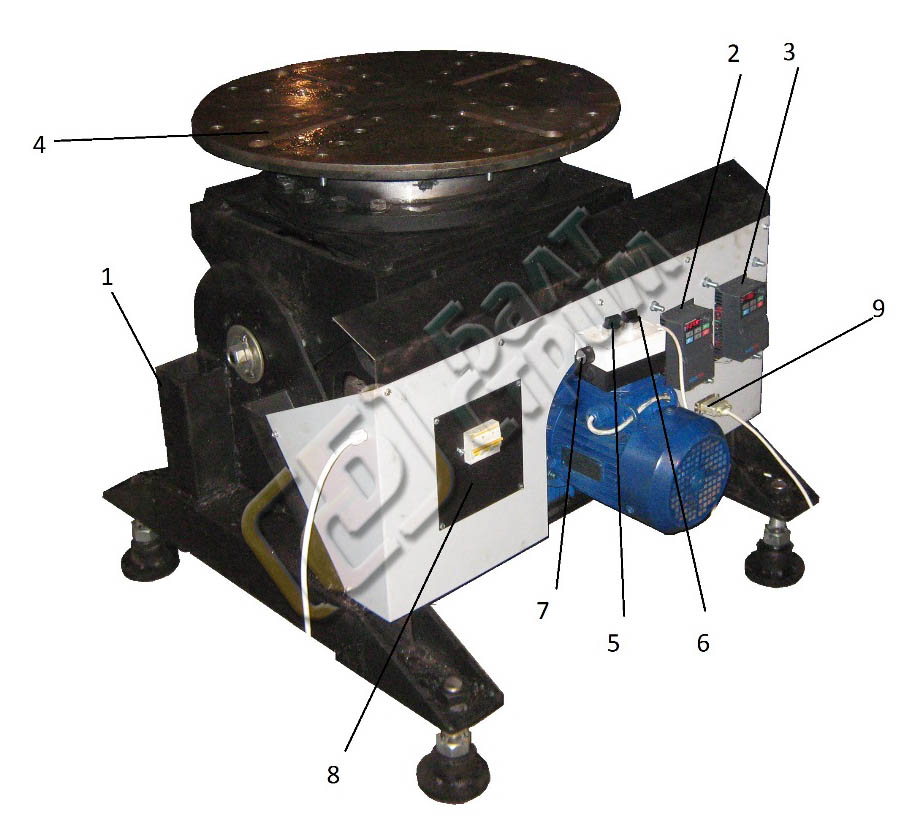

Вращатель сварочный СВУ-1000/650 конструктивно состоит из сварной рамы (1), обеспечивающей необходимую прочность всей конструкции. В подшипниках скольжения к станине крепится стол с механизмом вращения планшайбы и зубчатый сектор механизма наклона. Привод наклона планшайбы установлен на стойке станины. Вращатель снабжен концевыми выключателями. Обеспечивающими остановку электродвигателя привода наклона в крайних положениях.

Электрооборудование смонтировано в нише станины вращателя.

Преобразователи частоты (2), (3)установлены на панели управления, крепящейся непосредственно к станине вращателя.

Пульт сварочного вращателя содержит два переключателя (5) и (6), ответственные за включение приводов поворота и наклона планшайбы, а так же потенциометр (7), регулирующий обороты привода вращения.

Планшайба вращателя СВУ-1000/650 (4) представляет собой сборную двухслойную, механически обработанную круглую плиту диаметром 650мм и толщиной 21мм. Верхний слой плиты изготовлен из серого чугуна. Использование для планшайбы такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности к воздействию высоких температур при проведении сварочных работ и исключить прилипание сварочных брызг. Нижний слой планшайбы выполнен из стали, которая обеспечивает дополнительную механическую прочность изделию. Четыре сквозных паза, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений. Сварочный вращатель СВУ-1000/650 может дополнительно комплектоваться прижимами для крепления свариваемых изделий к планшайбе. Дополнительно вращатель СВУ-01 может комплектоваться комплектом прижимов КПБ-01 для крепления свариваемых изделий к планшайбе вращателя.

Вращатель снабжен регулируемыми по высоте резьбовыми опорами, позволяющими устанавливать его на неровной поверхности.
- Поворот на 360 градусов, наклон на 90 градусов.
- Стол со сквозными прорезями.
- Привод вращения - переменного тока изменяемой частоты.
- Привод наклона планшайбы – переменного тока изменяемой частоты.
- Преобразователи частоты INNOVERT
- Эффективные червячно-цилиндрические редукторы для бесперебойной работы и минимального люфта.
- Типовое управление «вперед-стоп-назад» с изменяемой скоростью вращения с помощью дистанционного пульта управления

Вращатель сварочный СВУ-01

Технические характеристики вращателя сварочного СВУ-1000/650

Питание, В при 50 Гц

3Ф - 380

Грузоподъемность, наибольшая , кг

1000

Диаметр планшайбы, мм

650

Частота вращения планшайбы, об/мин

0,04-9

Мощность электродвигателя привода наклона стола, кВт

0,55

Мощность электродвигателя привода вращения, кВт

0,35

Габаритные размеры, мм:



Длина

960

Ширина

850

Высота

720

Масса вращателя, кг

350


По желанию Заказчика данное оборудование может быть изготовлено с требуемыми техническими и массо-габаритными характеристиками.

Видео вращатель сварочный СВУ-1000/650
