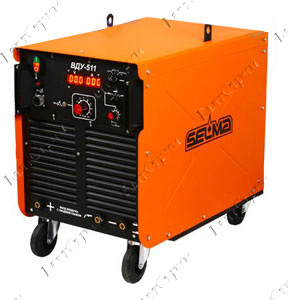

Выпрямитель сварочный универсальный ВДУ-511
Выпрямитель сварочный универсальный используется как источник тока для полуавтоматической и автоматической сварки и ручной дуговой сварки сварочным электродом на постоянном токе в среде СО2.
ВДУ-511 - это регулируемый тиристорным выпрямителем источник. Он имеет регулируемые падающую или комбинированную внешнюю вольт-амперную характеристику.
Данный выпрямитель предназначен для полуавтоматической сварки (MIG) с коротким замыканиям в среде защитных газов сварочной проволокой. Основные особенности - это возможность выполнять стыковые и угловые сварные швы в любых пространственных положениях при токе более 250А. Основная область применения универсального сварочного выпрямителя ВДУ-511- это машиностроение.
Выпрямитель ВДУ-511 с механизмом подачи сварочной проволоки ПДГО-510 отлично подходит при сварке (например в цеховых условиях) на токах до 450А (ПВ=100%).
Технические особенности ВДУ-511:
- Плавная регулировка сварочного тока
- Плавная регулировка сварочного напряжения
- Комбинированная внешняя вольт-амперная характеристика
- Встроенное питание 36В для установки подогревателя защитного газа
- Имеется защита от тепловой перегрузки
- Быстросъемные разъемы для подключения сварочного кабеля
- Класс изоляции Н (ГОСТ 8865-70)
- принудительное воздушное охлаждение
Технические характеристики выпрямителя сварочного универсального ВДУ-511
|
ММА |
ТИГ |
MIG/MAG |
Питание сети |
380 В, 50 Гц, 3 фазы |
||
Номинальный сварочный ток, А (ПВ, ПН, %) |
400(100), 500(60) |
||
Пределы регулирования сварочного тока, А |
30-400 |
30-400 |
50-500 |
Напряжение холостого хода, В, не более |
55 |
||
Пределы регулирования рабочего напряжения, В |
21-34 |
11…26 |
16,5-39 |
Потребляемая мощность при номинальном токе, кВА, не более |
23 |
24 |
29 |
Масса, кг, не более |
260 |
||
Габаритные размеры, мм, |
750х650х1150 |
||
