Перемычки ПГС, ПГМ, шунтирующие

Перемычки ПГС

Перемычки ПГМ

Перемычки шунтирующие

Перемычки заземления необходимы для обеспечения защитного соединения металлических частей, выступающих деталей электромашин, которые могут быть под напряжением, с «землей» - элементом, который имеет нулевой потенциал. Такие перемычки представляют собой простую конструкцию.

Перемычки ПГС имеют в своем составе гибкий трос многожильный и два наконечника, обжатых на концах троса (иногда - пайка). Площадь сечения троса, его длина должны быть строго регламентированы. Изготовление перемычек ПГС возможно строго в соответствии со стандартом, в зависимости от типа производимых работ. В наконечниках перемычек ПГС предусматривается технологическое отверстие под винт. Это необходимо для крепления к электроустановкам. Максимальное усилие съема наконечника регламентировано нормативами - 0,5 кгс.

Соблюдение всех требований ТУ (СТП) на этапах производства перемычек ПГС гарантирует их высокое качество и надежные эксплуатационные характеристики. Перемычки ПГС применяются для заземления корпусов автоматов, машин, металлических конструкций.

Перемычки ПГМ имеют в своей конструкции медный кабель МГ и два, обжатых на концах, наконечника. Производство перемычек ПГМ выполняется строго в соответствии с требованиями нормативных документов. Перемычки ПГМ используются в целях заземления корпусов электрооборудования, металлических кабельных оплеток, металлических конструкций, на судах морского и речного флота.

Нормальными условиями для безопасной эксплуатации перемычек ПГМ и ПГС являются:
• Не взрывоопасная окружающая среда, в которой отсутствуют агрессивные газы и пары в концентрациях, способных разрушить метал и изоляцию;
• Температура окружающей среды от -45 до +45 градусов;
• Относительная влажность воздуха — до 85 % при нормальной температуре окружающей среды 20°C;
• Высота над уровнем моря менее 1 км.

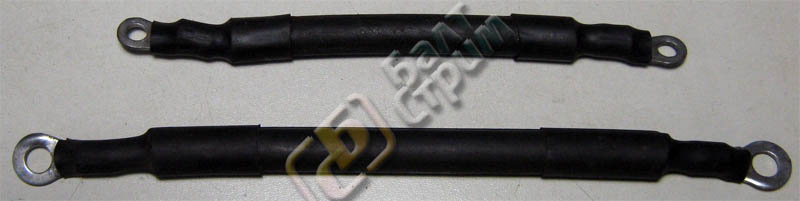

Шунтирующие перемычки изготавливаются из одножильного кабеля с негорючей изоляцией. Два наконечника, обжатых на концах кабеля, дополнительно закреплены пайкой и защищены термоусадочной трубкой. Шунтирующие перемычки необходимы для заземления технологического оборудования и трубопроводов.
