Сварочные автоматы (сварочный трактор)
Наименование |
Номинальный сварочный ток при ПВ = 100 %, А |
Диаметр проволоки, мм |
Скорость подачи сварочной проволоки, м/ч |
Габаритные размеры, мм |
Среда (газ/флюс) |
Масса, кг |
600 |
1,6...3,0 |
120...720 |
680х385х630 |
газ |
32 |
|
630 |
1,6...3,0 |
120...720 |
680х385х630 |
флюс |
32 |
|
630 |
2,0...3,0 |
120...720 |
- |
флюс |
28 |
|
1000 |
2,0...5,0 |
52…403 |
716х346х540 |
флюс |
45 |
|
1000 |
2,0...5,0 |
26...360 |
720x500х650 |
флюс |
80 |
|
1250 |
2,0...5,0 |
12...360 |
1320х630х980 |
флюс |
145 |
|
500* |
1,6…2,0* |
52…403* |
700х600х650 |
флюс |
65 |
Автоматическая сварка осуществляется двумя способами: неподвижной остается сварочная головка или неподвижной остается само изделие.
Если головка остается неподвижной над изделием, то она называется подвесной. Для этого случая необходимо перемещать само изделие с помощью дополнительного оборудования, например вращателя. В случае если у головки есть механизм перемещения, то она называется самоходной.
Рельсовый путь, как правило, устанавливается либо на самом изделии, либо рядом со свариваемым участком. В случае, когда самоходные автоматы движутся по свариваемому изделию, они называются: сварочный трактор.
В сварочных тракторах головка устанавливается на передвижную, самоходную тележку. Как правило, на тележке размещают пульт управления, устройство для размотки электродной проволоки и оборудование для подачи и сбора флюса или газовое оборудование.
Подвесной сварочный автомат состоит из тех же элементов, что и самоходный сварочный трактор, только без системы перемещения. Как правило, создание тракторов и подвесных головок сопряжено.
Подвесные сварочные автоматы устанавливаются в состав автоматизированных комплексов для сварки. Чаще всего их используют для сварки кольцевых или круговых швов.

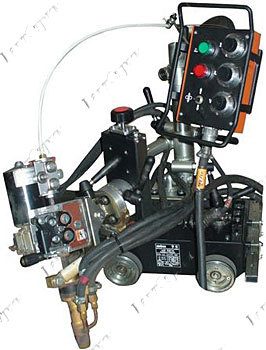

Сварочный автомат АДГ-630 | |
 |
Сварочный автомат АДГ-630 с блоком управления используется для автоматической многослойной и однослойной сварки и наплавление слоя металла в среде защитных газов изделий из низколегированных и малоуглеродистых сталей.
Технические характеристики АДГ-630
|
Сварочный автомат АДФ-630 | |
 |
Сварочный автомат АДФ-630 используется для автоматической однослойной и многослойной автоматической сварки и наплавки электродной проволокой под слоем флюса изделий из малоуглеродистых и низколегированных сталей.
Технические характеристики АДФ-630
|
Сварочный автомат АСУ-5 | |
 |
Сварочный автомат АСУ-5 (угловой) используется для автоматической электродуговой сварки с помощью плавящихся электродов под слоем флюса.
Технические характеристики АСУ-5
|
Сварочный автомат ТС-16-1 | |
 |
Автомат сварочный ТС-16-1 предназначен для автоматической дуговой сварки под флюсом изделий из малоуглеродистых сталей.
Технические характеристики ТС-16-1
|
Сварочный автомат АДФ-1000 | |
 |
Автомат сварочный АДФ-1000 предназначен для автоматической дуговой сварки и наплавки электродной проволокой под слоем флюса.
Технические характеристики АДФ-1000
|

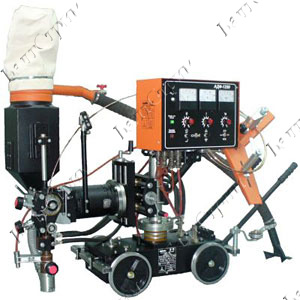

Сварочный автомат АДФ-1250 | |
 |
Сварочный автомат АДФ-1250 предназначен для автоматической дуговой сварки и наплавки электродной проволокой под слоем флюса.
Технические характеристики АДФ-1250
|
Сварочный автомат 2 х ТС-16 | |
 |
Двухголовочный сварочный автомат 2ТС-16 предназначен для автоматической дуговой сварки под флюсом конструкций тавровых соединений из легированных и углеродистых сталей с помощью двух наклонных электродов.
Технические характеристики 2 х ТС-16
|
