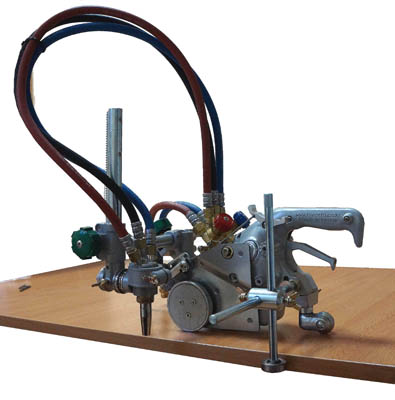

Переносная машина (ПМ) с пневмоприводом предназначена для кислородной резки углеродистого и низколегированного листового металлопроката резку по разметке одним резаком, с помощью направляющих или циркульного устройства. Машина изготовлена для работы в широком интервале температур, может эксплуатироваться при относительной влажности воздуха 100% (в том числе и в дождь) и в высокогорных регионах, может использоваться в полевых условиях, на строительно-монтажных площадках, в условиях промышленных предприятий. Для эксплуатации не требуется электроэнергия.

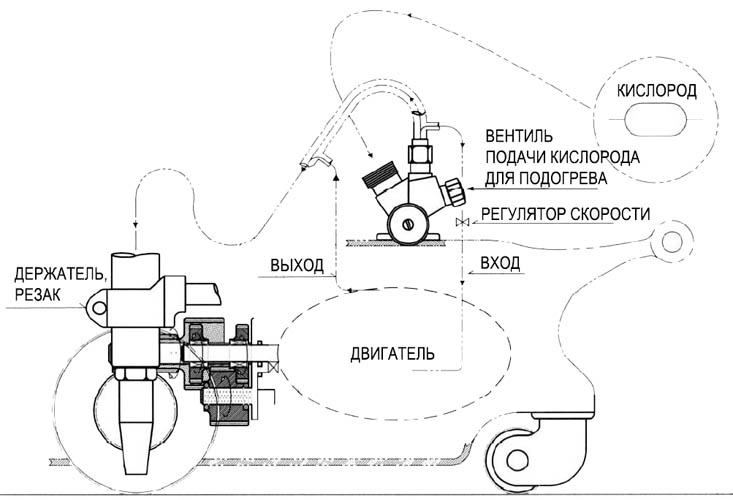

Привод машины состоит из газового двигателя, использующего энергию потока сжатого кислорода.
Скорость перемещения машины зависит от положения дроссельной заслонки, частично перекрывающей канал подачи кислорода подогревающего пламени резака. После прохождения через двигатель, поток кислорода возвращается в резак.
К другим особенностям этой машины относятся: универсальность применения, простота в обращении, легкость транспортировки, высокие показатели качества резки. ПМ «Т-31» в сравнении с известными машинами "Гугарк" и "Смена", имеет ряд преимуществ: мобильность, малый вес, плавность хода; для эксплуатации не требуется электроэнергия; в качестве направляющих может быть использован обычный швеллер №10; суппорт резака обеспечивает наклон в плоскости реза для повышения скорости резки.
Технические характеристики Т-31
Толщина разрезаемого металла, мм
|
до 100
|
Скорость перемещения резака, мм/мин
|
до 1500
|
Радиус резки, мм
|
180....1000
|
Угол скоса кромок, град
|
0-45
|
Габариты ходовой части машины, мм
|
355х190х225
|
Масса, кг, не более
|
10
|

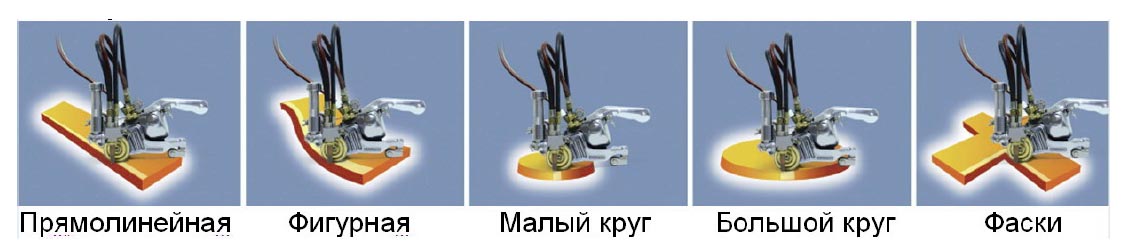

Виды резов
КОМПЛЕКТ ПОСТАВКИ
- Тележка передвижная.
- Резак с соединительными шлангами.
- Две штанги с зубчатой рейкой и устройством крепления резака.
- Циркуль: центр, ось и соединительная планка.
- Балансир.
- Два шестигранных ключа.
- Паспорт.
- Упаковочная коробка.
