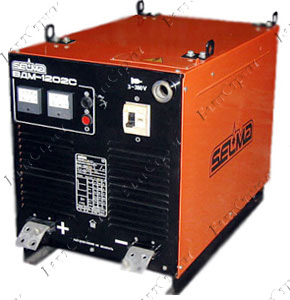

Выпрямитель многопостовой сварочный ВДМ-1202С
Многопостовой сварочный выпрямитель типа ВДМ-1202С применяется для наполнения сварочных постов ручной дуговой сварки покрытыми электродами изделий из легированных и углеродистых сталей на постоянном токе.
Выпрямитель не имеет возможности регулирования, и имеет фиксированную внешнюю характеристику. Для настройки сварочного тока, для конкретного поста независимо, регулирование производится при помощи балластного реостата.
ВДМ-1202С имеет следующие улучшения по сравнению с регулируемыми выпрямителями для ручной сварки с падающей характеристикой:
- Простая конструкция
- Работает в диапазоне температур от – 40°С до +50°С
- Наличие автомата защиты сети
- Высокая надежность и долговечность работы
- Легкость обслуживания и ремонта
- Великолепно приспособлен для работы в тяжелых условиях эксплуатации
- Класс изоляции Н по ГОСТ 8865-70
В состав выпрямителя входит один мощный силовой трансформатор и выпрямитель мост с усовершенствованной системой воздушного охлаждения. Применение новых элементов базы и материалов дало возможность значительно уменьшить массогабаритные показатели, увеличить долговечность и срок службы изделия, упростить ремонтопригодность.
ВДМ-1202С отличается улучшенными технико-экономическими данными по отношению к аналогичными многопостовыми выпрямителями - это современный дизайн, повышенный сроком службы.
ВДМ–1202С максимально приспособлен для работы в тяжелых условиях эксплуатации.
Технические характеристики выпрямителя многопостового сварочного ВДМ-1202С
Наименование параметра |
Значение |
Напряжение питающей сети, В |
3х380 |
Частота питающей сети, Гц |
50 |
Номинальный сварочный ток, А (ПВ,%) |
1250 (100 %) |
Количество одновременно работающих постов, не более |
8 |
Коэффициент одновременности работы |
0,5 |
Номинальный сварочный ток одного поста, А (ПВ%) |
315 (60%) |
Номинальное рабочее напряжение, В |
63 |
Напряжение холостого хода, В не более |
75 |
Первичная мощность, не более, кВА |
95 |
Коэффициент полезного действия, %, не менее |
90 |
Диаметр электрода, мм |
3…6 |
Габаритные размеры, мм, не более |
600х1130х800 |
Масса, кг, не более |
350 |
