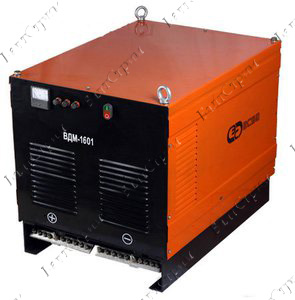

Выпрямитель многопостовой сварочный ВДМ-1601
Многопостовой сварочный выпрямитель ВДМ-1601 используется для наполнения постов ручной дуговой сварки покрытыми электродами изделий из сталей на постоянном токе.
Применение выпрямителя ВДМ-1601 осуществляется в комплексе с балластными реостатами, с целью регулировки сварочного тока для каждого поста сварки отдельно.
Имеет свидетельство НАКС.
В состав силовой части выпрямителя входит мощный силовой трансформатор и выпрямительный мост на штыревых диодах. Выпрямитель обладает такими техническими решениями как:
- Фиксированная внешняя характеристика
- Класс изоляции Н
- Принудительное охлаждение
Технические характеристики выпрямителя многопостового сварочного ВДМ-1601
Напряжение питающей сети, В |
3x380 |
Частота питающей сети, Гц |
50 |
Номинальный сварочный ток, А (ПН, %) |
1250(100) |
Номинальный сварочный ток одного поста, А (ПН, %) |
315(60) |
Коэффициент одновременности работы постов, не более |
0.5 |
Номинальное рабочее напряжение, В |
63 |
Напряжение холостого хода, В, не более |
75 |
Количество работающих постов, не более, шт. |
9 |
Коэффициент полезного действия, % |
93 |
Потребляемая мощность, кВА, не более |
96 |
Масса, кг, не более |
350 |
Габаритные размеры, мм, длина ширина высота, не более |
1050x620x800 |
