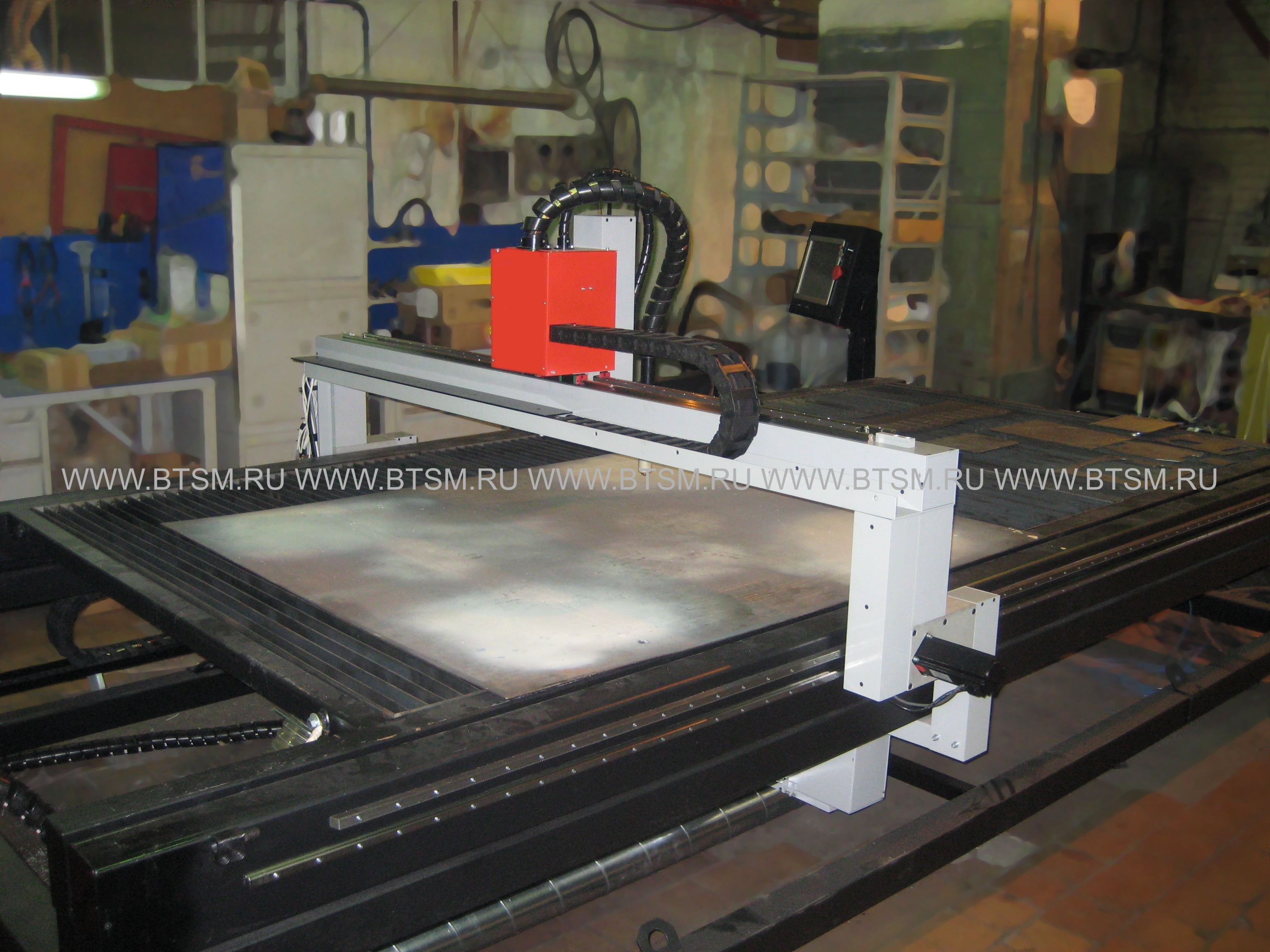

Портальная машина термической резки металла «Кристалл-1,5х3,0»
Машина «Кристалл-1,5х3,0» с программным управлением предназначена для
механизированного раскроя листового металла. Портальная машина устанавливается на
бетонный пол без дополнительной фиксации. Разделочный стол для листа 1,5 х 3 м является принадлежностью машины и состоит из трех сменных прессованных решеток размером
1600х1050 мм. Вытяжка газообразных продуктов резки осуществляется из-под разделочного
стола. Вытяжной вентилятор монтируется отдельно от портальной машины (как правило,
за пределами здания) и присоединен к ней гибким воздуховодом диаметром 125 мм длиной
до 10 метров. При необходимости машина может быть укомплектована воздушными
фильтрами для очистки воздуха. Машина выполняет плазменную резку металла с
использованием в качестве плазмообразующего газа воздуха. На машине установлена одна
каретка, на которой размещается держатель резака с приводом вертикального
перемещения. В держатель устанавливается плазмотрон с воздушным охлаждением.
Управление высотой плазмотрона относительно листа осуществляется в автоматическом и
ручном режиме. Управление параметрами резки осуществляется дистанционно через
панельный компьютер промышленного исполнения с монитором «touch screen» на стойке
управления, с установленным программным обеспечением (системой управления).
ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Условия эксплуатации машины
Наименование |
Единица измерения |
Значение |
Температура окружающей среды (испол. А) |
0С |
+5..+35 |
Влажность при 25 0С, не более |
% |
80 |
Атмосферное давление |
мм рт. ст. |
630..800 |
2. Эксплуатационные технические характеристики
Напряжение питания |
3 ф, 380 В, 50 Гц |
Скорость перемещения машины, м/мин |
0,05..6 |
Регулировка скорости движения |
Плавная |
Диапазон толщин разрезаемого листа, мм:
- в соответствии с возможностями плазмотрона CP-160 |
1,5…20 с пробивкой,
до 25 при врезке с
кромки |
Количество плазменных резаков, установленных на машине |
1 |
Геометрическая точность при прочерчивании по ГОСТ 5614-74 |
II класс (±0,5 мм) |
Точность задаваемых перемещений (дискрета управления), мм |
0,001 (для формата
RS274NGC – G-
функции)
0,1 (для формата
ESSI) |
Программирование: |
RS274NGC – G,
код ISO, ф.к. ESSI |
Загрузка управляющих программ: |
- из внутренней
памяти;
- с клавиатуры;
- с USB флэш диска; |
Величина вертикального хода резакового суппорта, мм |
100 электропривод |
Управление высотой резака над листом |
Ручное и
автоматическое |
Максимальная потребляемая мощность, кВА:
- портальная машина «Кристалл-1,5х3,0»
- установка АПР-150К |
1,5
45 |
Давление рабочих газов в магистралях:
- сжатый воздух, расход до 14 м3/час, атм. |
8…10 |
Габаритные размеры машины (ДхШхВ), мм, не более |
4000 х 2500 х 1100 |
Масса машины, кг, не более |
1000 |
Габаритные размеры источника АПР-150К, мм |
900х600х1200 |
Масса источника АПР-150К, кг |
310 |
Портальная машина термической резки металла может комплектоваться различными источниками плазменной резки
