Машина термической резки металла с программным управлением Кристалл 1,0х1,5 ("КВАРЦ")

- ИДЕАЛЬНОЕ РЕШЕНИЕ ПРОИЗВОДСТВЕННЫХ ЗАДАЧ МАЛЫХ И СРЕДНИХ ПРЕДПРИЯТИЙ



   Сегодня существуют два типа машин для фигурного термического раскроя металла:

1. По шаблону

2. С ЧПУ

   Первые – разработки 80-х годов прошлого века. Основным преимуществом данных машин является простота в эксплуатации и обслуживании, небольшая цена. Подходит для небольших производств. Минусом машин такого типа является сложность в изготовлении шаблона, точность воспроизведения, скорость работы и т.п. Машины с ЧПУ стоят на ступень выше. Позволяют в условиях среднего и крупного производства увеличить производительность обработки металла, уменьшить отходность производства, легко перенастроить машину на вырез любых деталей. Самый большой недостаток таких машин – стоимость. Именно стоимость не дает большинству мелких производств, нуждающихся в данном оборудовании, поставить у себя сложное оборудование и повысить качество производства. Второй недостаток – это габариты установки. В основном они выполняются под типовой размер листа металла и должны быть установлены стационарно. В наше время, когда каждый клочок пространства в цеху на вес золота, это непозволительная роскошь.



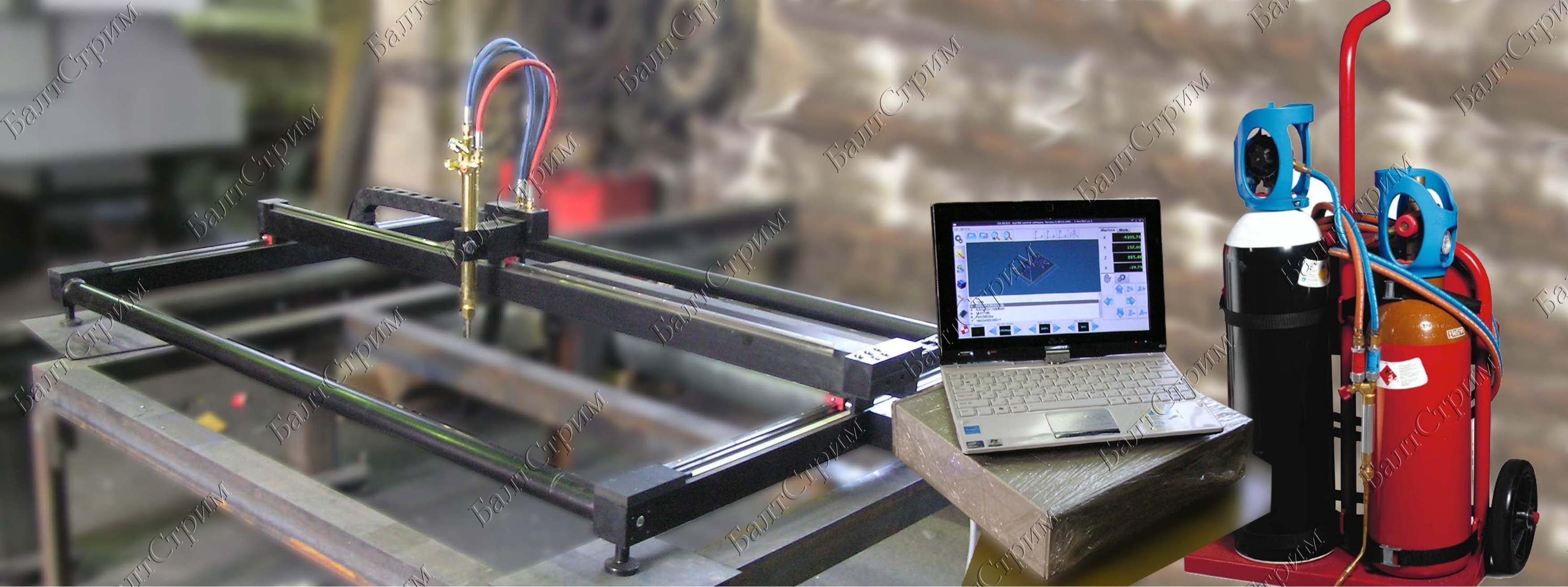

   Наши специалисты пошли на встречу малому бизнесу и разработали портативную машину для фигурного раскроя металла с ЧПУ – Кристалл 1,0х1,5. Теперь по цене шарнирной машины, которая работает по шаблону вы можете купить полноценную 2-х координатную портативную машину с программным управлением.



Крепление данной машины осуществляется на магнитных опорах. Они позволяют установить машину на любую раму или на разрезаемый лист.



Изначально, машина была разработана под размер 1000х1000 мм, но по просьбам клиентов, размер рабочей зоны увеличен до 1500х1000 мм.



   Преимущества машины Кристалл 1,0х1,5

• Малый вес (31 кг без комплектов для резки)и габариты

• Простота в обслуживании, монтаже

• Низкая стоимость

• Высокая точность

• Быстрота переналадки

• Низкая потребляемая мощность машины (без учета режущего оборудования)



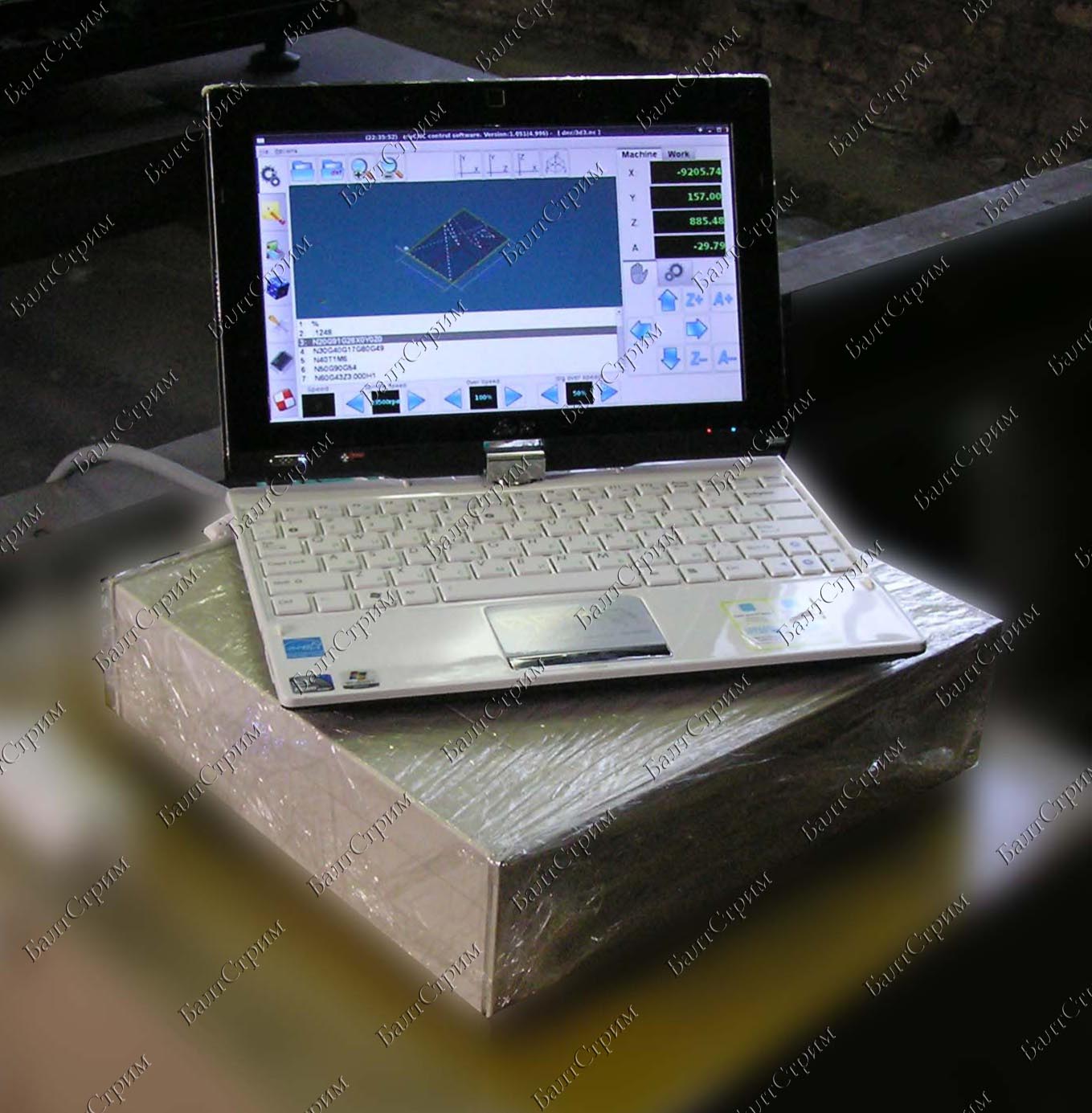

Система управления машины Кристалл 1,0х1,5 позволяет:

• представлять на экране монитора программу раскроя и состояние портальной машины

• управлять в соответствии с картой раскроя процессом термической резки листового металла и осуществлять за этим процессом визуальный контроль и диагностику

• осуществлять настроечные перемещения резака в ручном режиме

• считывать с USB диска или внутренней памяти управляющего компьютера карты раскроя и редактировать их

• проектировать программы (карты раскроя) малой степени сложности непосредственно на управляющем компьютере



Для проектирования сложных карт раскроя или деталей со сложным контуром, а так же для использования имеющихся чертежей в формате AUTOCAD и КОМПАС, необходим отдельный пакет программ (ТЕХТРАН).









Технические характеристики машина термической резки металла Кристалл 1,0х1,5

Напряжение питания	220 В, 50 Гц
Температура эксплуатации	+5…+35°C
Размер рабочей зоны	1000 x 1500 мм
Скорость перемещения машины	0…6 м/мин
Рабочее ускорение	1 м/с2
Регулировка скорости движения	Плавная
Количество резаков, установленных на машине	1 (газовый) Harris (США)
Диапазон толщин разрезаемого листа: - для плазменной резки* - для газовой резки	в соответствии с выбранным плазменным комплектом* 3…70 мм
Геометрическая точность при прочерчивании по ГОСТ 5614-74	I класс (±0,35 мм)
Точность задаваемых перемещений (дискрета управления)	0,0625 мм
Программируемый инкремент	Произвольный, задается в файле конфигурации
Измерительный инкремент	0,005 мм
Программирование:	код ISO, формат кадра ESSI
Орган управления	Портативный компьютер (ноутбук)
Загрузка управляющих программ:	- из памяти; - с клавиатуры; - с USB флэш диска; - из локальной сети
Установка высоты резака	Ручная, предварительная (перед резкой)
Максимальная потребляемая мощность - машина «Кристалл» - установка плазменной резки *	200 Вт в соответствии с паспортом
Габаритные размеры машины: Длина Ширина Высота над уровнем листа	1150 мм 1250 мм 250 мм (без резака)
Масса машины	31 кг (без учета режущего комплекта – плазменного или газового)



Комплектация.



№	Наименование		Характеристики
1	- Машина «Кристалл-1,0х1,5» в сборе          - Переносной персональный компьютер с кабелем для подключения к машине, с установленным программным обеспечением  - Дистрибутивы программного обеспечения машины  - Сопроводительная и эксплуатационная документация  - Редуктор для кислорода баллонный - Редуктор для пропана баллонный - Шланги для кислорода и пропана от машины до баллона (по 5 метров)		1 шт.   1 шт. 1 комплект 1 комплект 1 шт. 1 шт. 1 комплект
2.1	Комплекты для газокислородной резки Резак Harris (США) c комплектом мундштуков для резки металла от 6 до 35 мм
2.2	Комплект для плазменной резки *
	«Плазма 6060» Источник PC 6060/T (производитель – Cebora, Италия) плазмотрон CP-160		Макс. ток резки при ПВ=100% – 40 А Ток резки – 20…60 А Разрезаемые толщины: 1,5…15 мм Плазмообразующий газ – воздух
Дополнительные опции
3	Программное обеспечение «Техтран»	ПО предназначено для подготовки управляющих программ оптимального раскроя листов. Автоматически производит оптимизацию раскладки деталей на листе, ведет базу учета листов, вырезаемых деталей и деловых отходов и др.
4	Шеф-монтажные и пуско-наладочные работы	В период выполнения работ проводится бесплатное обучение персонала заказчика на нашей производственной базе.



* внастоящее время идет доработка машины для работы с плазменными комплектами для резки металла. К заказу не доступно
